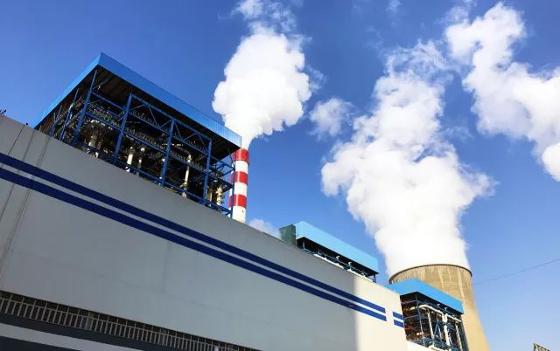

国电蚌埠电厂

　　4月15日，国电蚌埠电厂二期工程3号机组顺利投入商业运行。168小时试运期间，3号机组主辅设备运行状况良好，实现平均负荷率100%，各项保护和自动装置投入100%。

　　国电蚌埠电厂位于蚌埠市高新区马城经济开发区，交通便利，区位优势明显。206国道、国电铁路专用线均呈东西向穿越开发区。

　　国电蚌埠电厂地理位置

　　该项目汽轮机组采用上海电气全新自主研制的首台66万等级超超临界二次再热机型，主蒸汽压力31MPa，再热蒸汽温度620℃，汽轮机组各项主要指标全面超越了目前国内已建成的超超临界66万机组的技术、经济指标。蚌埠二期工程3号机组在启动、冲转、并网、加减负荷阶段运行稳定，具有启动灵活、升速率快、安全可靠的特点。机组的控制系统及辅助系统设计合理，工作可靠。运行数据显示，各项温度、压力、出力、振动、噪声指标合格。汽轮机的主要性能指标均达到或优于设计保证值，创下了国产机组工程质量和性能优良的佳绩，体现了上海电气品牌的硬实力和设计、制造、质量的高水准。

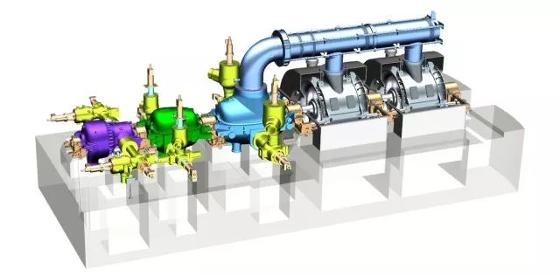

　　汽轮机组整体三维布置示意图

　　在成熟的超超临界体系和国际领先的自主二次再热技术基础上，上海电气创新性将单流设计理念引入高参数再热模块的设计中，开发了高效的高参数单流高压缸模块，适应二次再热系统中第一级再热参数和流量的需求。相对于双流设计的再热模块，叶片通流损失的大幅降低明显提高了整缸的效率。

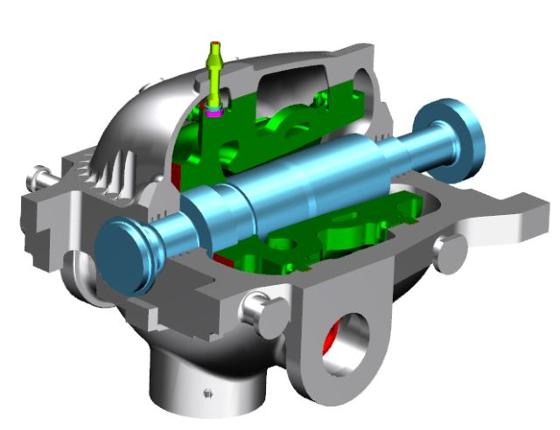

　　单流高压缸模块示意图

　　此外，本机组还首次将补汽阀+主汽阀一体化的阀门结构形式应用在超超临界二次再热机型上，增加了机组灵活调节的手段。

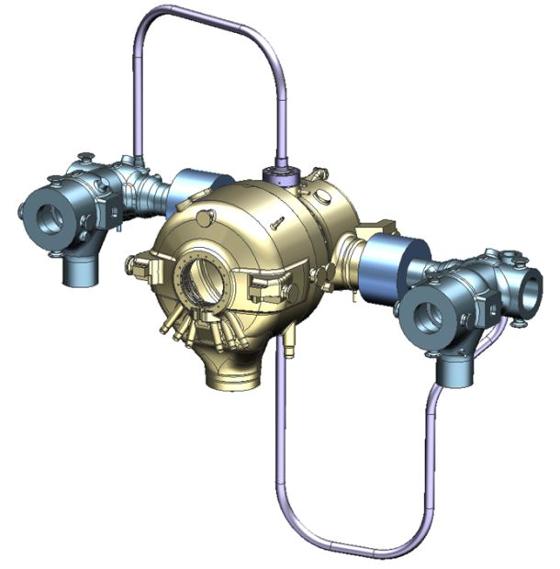

　　超高压补汽阀+主汽阀的联合阀门系统示意图

　　在该项目发电机方面，在产品的设计中应用了各类先进的技术程序，包括二维、三维场有限元的电磁计算定子端部电磁计算，如转子气隙取气系统的通风及温升研究计算，定子铁心、定子端部的通风及温升计算，转子绕组的应力分析、转子负序场的分析研究计算，转子轴系的扭振分析计算，大电网与电机相互作用动态仿真研究的计算。在产品的制造上，应用了新工艺攻关课题的成果，并采用了大量的国内外新材料、新结构来保证产品质量，确保了产品的运行可靠性。

　　此外，该项目类型发电机，已在华电望亭电厂，南京下关电厂，浙能乐清电厂，江苏陈家港电厂，上海石洞口第二电厂，福州电厂，威海电厂等共计11个电厂投产运行，积累了大量的机组运行业绩和数据。

　　辅机系统方面，该项目中的低压加热系统采用5级回热，设置有3台外置式低加、2台内置式低加和1台外置疏冷器。设计中通过优化各换热段的结构等，保证了低加的性能和安全性。根据现场运行参数，显示低加的端差全部优于设计值。凝汽器为双壳体、双背压、单流程、表面式、横向布置式，配置有2根本体疏水立管、2个疏水扩容器。其热力设计与结构设计均按照HEI标准，通过对凝汽器管束布置的优化，使得凝汽器的热力性能及结构设计均达到了较高的水平。

　　上海电气集成化、系统化的燃煤技术在该项目中得到了极大体现，在已经完成首台百万等级超超临界二次再热机组投运的基础上，又一次完美实现了首台66万等级超超临界二次再热机组的投运，再掀高效、灵活煤电领域技术新浪潮。
