衡拓液压展开EHA研究工作,并取得阶段性成果

2017-10-11 | 编辑:中机教育网 | 来源:中国机械工业联合会机经 | 浏览量:

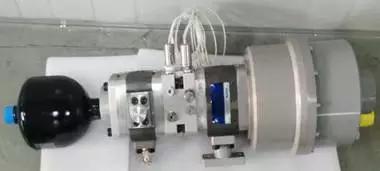

    从去年开始,衡拓液压就投入对EHA的研究工作,并于今年取得了阶段性成果。今年已交付了3套EHA系统样机供合作单位试验研究,目前性能基本满足要求。图1为其中一套实物图。

http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/20170926131276557655.jpg

  性能参数如下:

  最大输出速度可以达到0.4m/s

  最大行程288mm;

  最大承受载荷可以达到100KN;

  位置控制精度可以达到±0.1mm;

  电气保护等级满足IP65;

  动态响应频宽3Hz(-3dB);

  与上位机通信方式:EtherCAT总线通信;

  环境温度-43℃~+80℃;

  图2这款EHA为履带车上用于控制履带自动张紧的电液作动器,该套闭式系统对速度要求并不高,但最大载荷比较大。



http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/2017092613130763763.jpg

  性能参数如下:

  最大输出速度可以达到2.5mm/s;

  最大行程230mm;

  最大承受载荷可以达到320KN;

  位置控制精度可以达到±0.1mm;

  电气保护等级满足IP65;

  动态响应频宽3Hz(-3dB);

  环境温度-43℃~+80℃;



http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/20170926131418991899.jpg

  图3这款EHA将在2017年10月底的PTC展会上与大家见面,到时候将会看到两套EHA夹着鸡蛋实现变加速运动。

  性能参数如下:

  最大输出速度可以达到0.15m/s;

  最大行程200mm;

  最大承受载荷可以达到27KN;

  位置控制精度可以达到±0.1mm;

  电气保护等级满足IP65;

  动态响应频宽3Hz(-3dB);

  环境温度-43℃~+80℃;

  未来,衡拓液压将会陆续推出EHA产品,并逐渐形成系列化产品,从使用在不同环境下的可靠性要求出发,加大试验研究力度。最终形成性能稳定的、型号范围宽广的系统产品。

  关于EHA

  概述

  随着近两年伺服电机及步进电机的发展及数字控制技术的日趋成熟,EHA(electro-hydraulic actuator)电液作动器也成为了大家耳熟能详的热词。国外EHA技术发展在上世纪90年代,最近十年发展最快,以REXA,Parker公司最为典型,另外还有福伊特公司的CLDP(Closed Loop Differential Pump)产品等。

  EHA熟称电液伺服泵控闭式系统,是交流伺服技术和液压技术相结合的产物,具有电机(伺服)控制的灵活性和液压大出力的双重优点,称为直接驱动容积控制(Direct Drive Volume Control)系统;在国外,有时简称为“无阀系统”。

  所谓闭式系统,是指其工作油液经过执行机构后直接回油泵,这样保证工作液充满系统中各液压元件和流道,而做到完全封闭,无外界污染物进入系统。系统中集成块组件能够实现不同的回路,满足多功能的要求。

  组成及工作原理

  EHA的组成包括伺服电机部分(含伺服电机、伺服驱动器、旋转编码器、制动器)、内啮合齿轮泵部分、系统集成块部分(含溢流阀、单向阀、压力传感器)充液油箱部分、伺服油缸部分(含位置及速度传感器)。图1为其中一种形式的系统工作原理图。



http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/20170926131775017501.jpg

  伺服电机1联接两台内啮合齿轮泵2和3,内啮合齿轮泵2和3的转向相反,当伺服电机1正转,内啮合齿轮泵2从充液油箱中吸油,并且输出流量到伺服油缸13的无杆腔,推动伺服油缸13伸出,此时伺服油缸13的有杆腔油液通过内啮合齿轮泵3排到充液油箱中,此时系统完成伸出运动。当伺服电机1反转,同上,系统完成缩回运动。

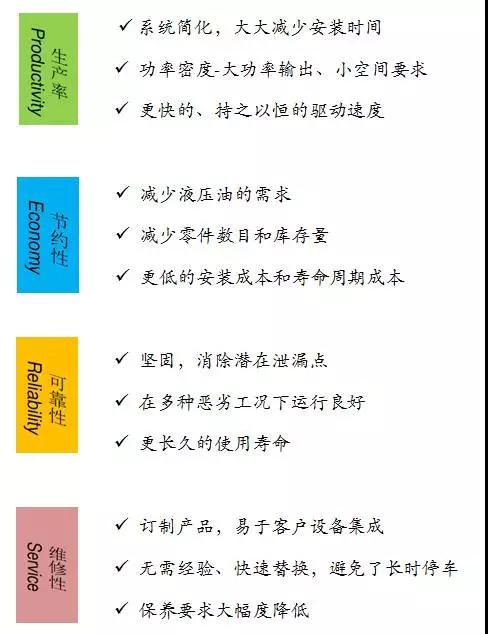

  EHA的优势和价值定位



http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/20170926131811431143.jpg

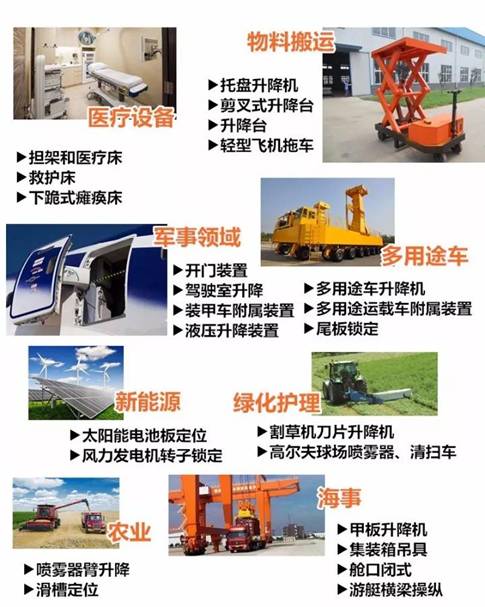

  应用领域



http://www.servovalve.com.cn/idc188uploadfiles/image/20170926/20170926131849304930.jpg
